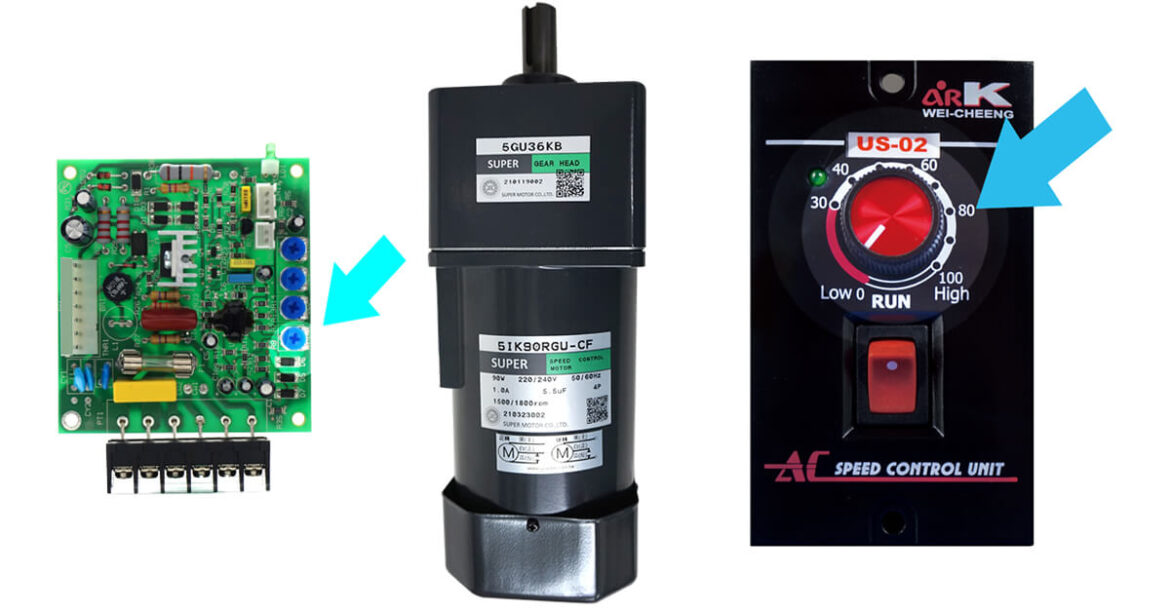

ARK-01P1/ARK-02P1

• Motor-eSHOP產品型號:ARK-01P1(US-01)。
• 對應調速馬達:M590-501(5IK90RGU-AF)+5GU36KB(減速機)。
• 裝配場所:皮帶式輸送機速度調整。
• 客戶反應:輸送機在運行時,速度時快時慢??

造成現場這種異常情形,常見有以下因素:

1. 以AC電流勾錶量測輸送機運行中ARK-01P1調速器電源側的電流值,並比對馬達銘牌上標示的額定電流值,將量得的電流值記錄下來做為故障排除過程中參考的數據之一。

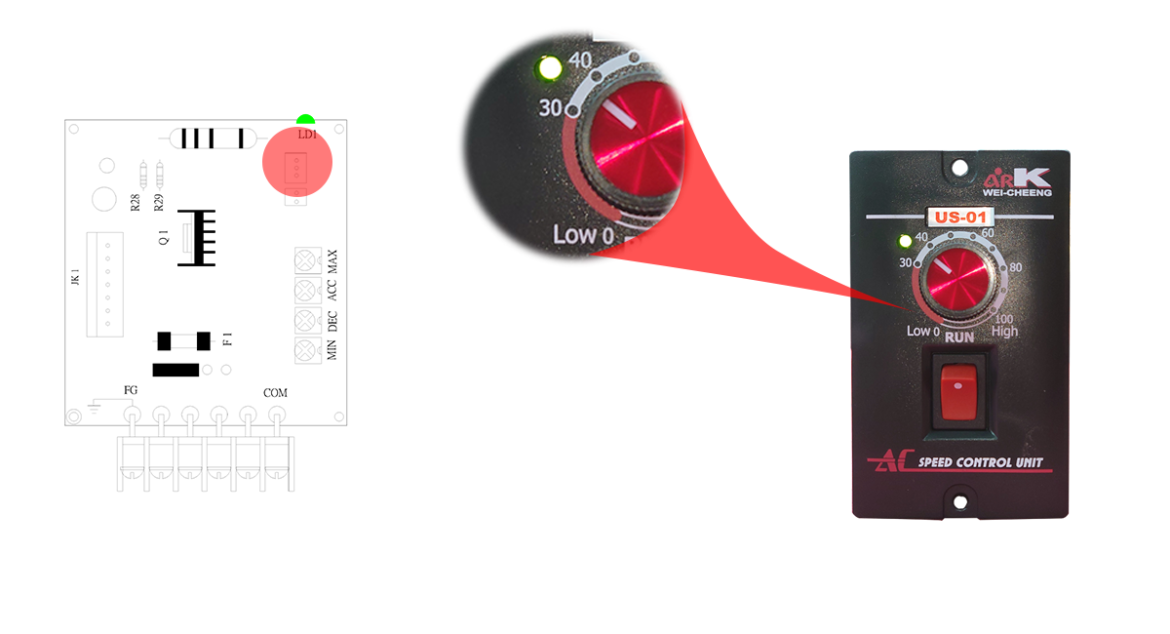

2. 了解現場輸送機運行中ARK-01P1操作面板速度旋鈕使用的刻度範圍(如上圖)。圖中速度調整旋鈕標示的刻度0…30%是紅色範圍,非常不建議長時間在此範圍內使用。AC感應馬達的特性於低速時容易造成馬達高溫昇及扭力(轉矩)無法對應負載導致速度不平穩的情況發生。建議可提高減速機比數、加大馬達容量、使用DC無刷馬達、與設備廠商討論解決方案…等方式。

3. 調速旋鈕已損壞不良。可將另一個確認良好的旋鈕(電位計)連接到控制器上測試即可確認原旋鈕是否良好。

建議:將ARK-02P1送廠檢測並更新B10K歐姆電位計。

4. 輸送機運行中有週期性與馬達同頻率的異常噪音產生。聲源由減速機或馬達位置傳出。

常見是馬達或減速機出力軸與聯軸器兩端軸不同心造成,必須先排除此故障點並評估更新/檢修減速機或馬達已損壞部份造

成產線停機的風險。

5. 輸送機運行中產生異常週期性的噪音與振動。常見的情形有:皮帶跑偏/皮帶損傷/皮帶張力需調整/軸承損壞/保養維護工作疏忽…等造成。

• 建議後續處理：以上常見情形僅提供參考。工作現場故障排除需要考量到多方面的條件因素,迅速找出故障點並選擇最適當的方式排除。可如實將情形告知業主,聆聽使用者的意見,提供多項可行的解決方案,並與業主進行有建設性的討論後清楚確認後續的工作。

注意：必須由合格電氣相關人員操作,在完全確認人員安全情形下操作。

工程師小提醒:在現場時可以手機掃瞄Motor-eSHOP產品上的QR碼,節省您搜尋的時間。

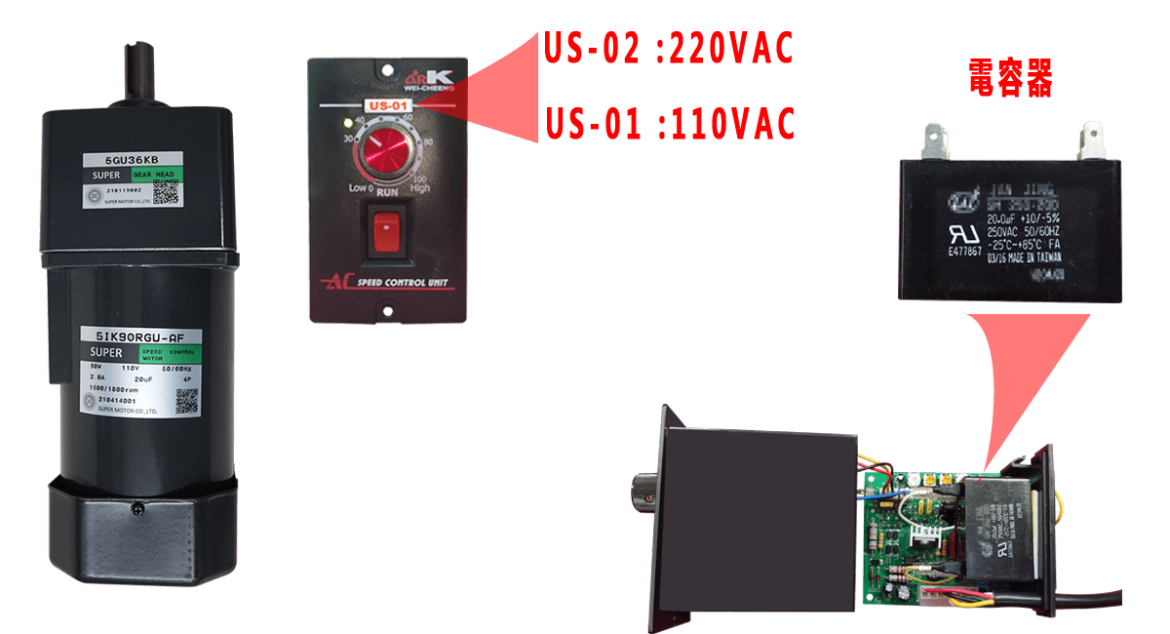

• Motor-eSHOP產品型號:ARK-02P1(220VAC)。
• 對應調速馬達:M5150-502(5IK150RGU-CFF)+5GU60KB(減速機)。
• 控制器裝配場所:食品機械。
• 客戶反應:馬達只有全速與停止,調速旋鈕調整馬達沒有快慢??
• 此案適用參考產品型號：ARK-01P1/ARK-02P1。

經通電檢測：電源220V投入ARK-02P1(US-02)調速器面板電源綠燈亮。開啟面板啟動開關緩慢上調旋鈕約20%位置時,馬達(M5150-502)全速運轉;旋鈕旋至100%馬達仍是全速運轉,中間轉速無變化。旋鈕往下緩慢調整約至刻度20%位置前,馬達仍是全速運轉,中間轉速無變化。當旋鈕再往下調整時馬達停止。

一般常見的原因是調速馬達的轉速發電機回授沒有電壓或電壓沒有經由(紅-綠線)回到US-02調速器控制迴路。

• 建議後續處理：
• 確認調速馬達與ARK-02P1連接接頭是否鬆動、脫落、斷線。

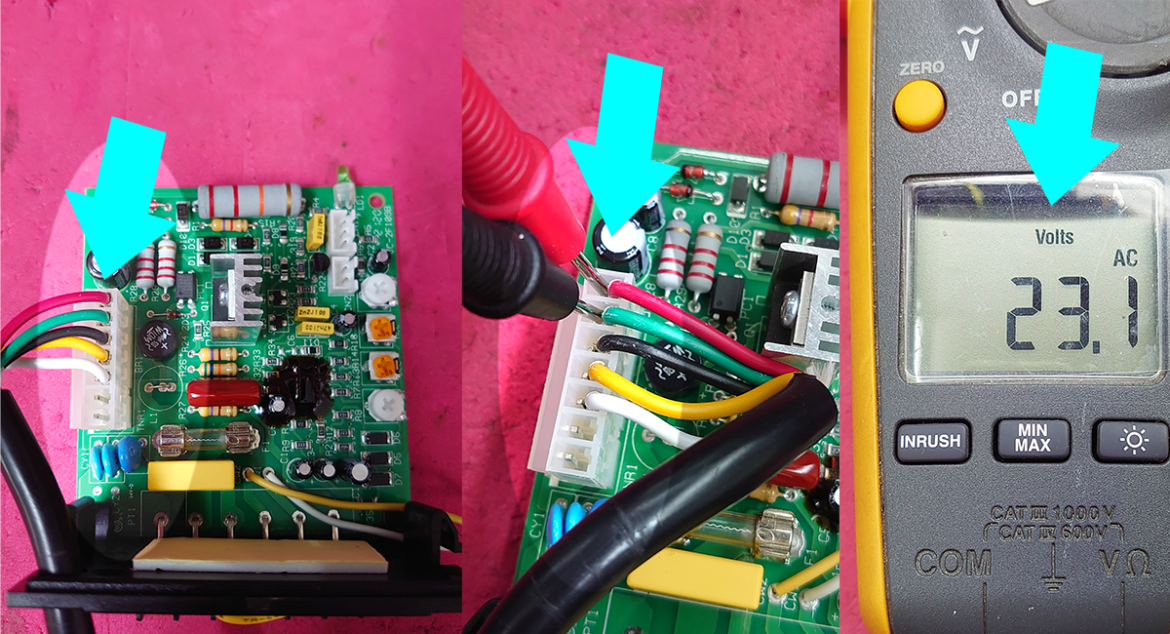

• 在馬達全速運轉時量測點(如上圖)。以電錶ACV檔量測控制板連接座(JK1)上的紅-綠線是否有16VAC以上電壓?

無電壓：請將調速馬達送回馬達原廠商檢測。註明無迴授電壓。

有電壓：請將ARK-02P1調速器送廠檢測。

注意：必須由合格電氣相關人員操作,在完全確認人員安全情形下操作。

工程師小提醒:在現場時可以手機掃瞄Motor-eSHOP產品上的QR碼,節省您搜尋的時間。

• Motor-eSHOP產品型號:ARK-02P1(220VAC)。
• 對應調速馬達:4IK25RGN-C(US425-402)+4GN9K(減速機)。
• 控制器裝配場所:包裝機械送膜速度調整。
• 客戶反應:機台已使用多年,近日來機台運轉的過程中,多次發生機台停機,控制器電源燈不亮,更新保險絲後就可使用但一段時間保險絲又燒熔的故障情形??
• 此案適用參考產品型號：ARK-01P1/ARK-02P1。

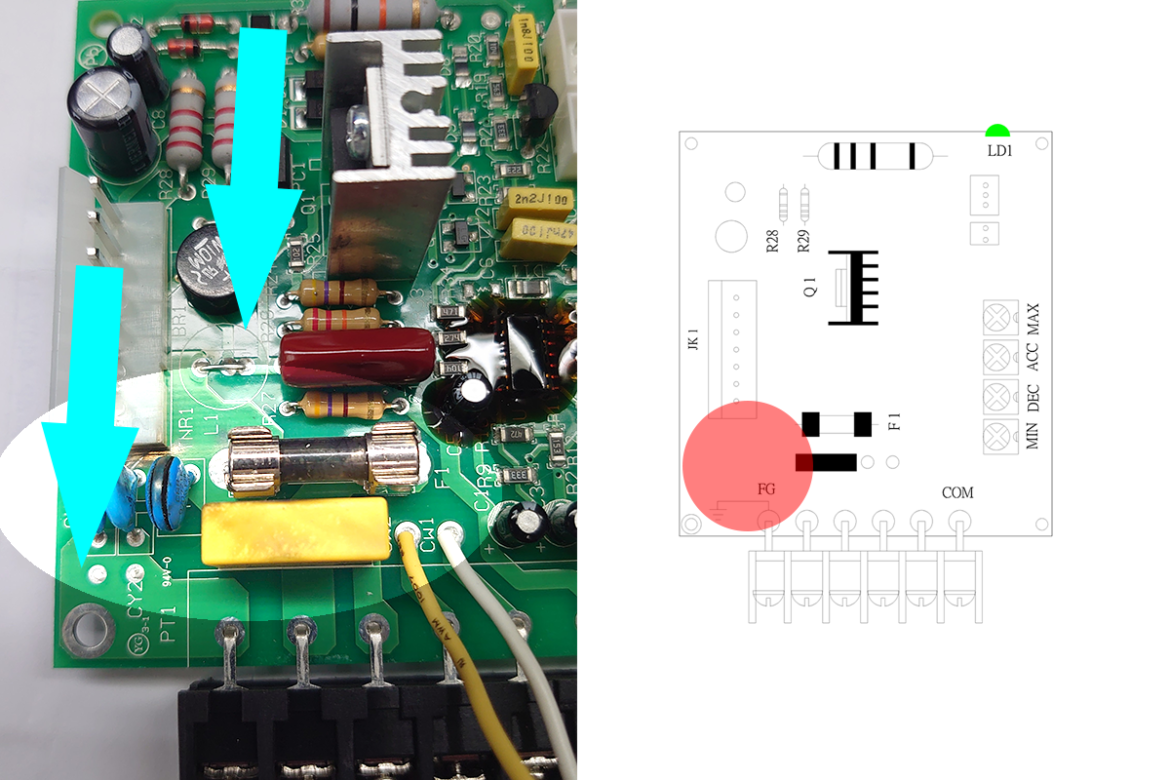

由客戶寄回的檢修品(如上圖):電源220V投入,ARK-02P1調速器面板電源綠燈不亮,馬達M425-402誤不運轉。將保險絲拆下(PCB零件位置F1)電錶量測確認熔斷,更新保險絲後投入電源220V調速器及馬達正常運轉。

當ARK-02P1調速器內置的保險絲熔斷時(排除短路/其它故障外)表示負載電流超過馬達的額定電流並超過ARK-02P1調速器的保險絲熔斷電流。造成此種情況大多是過負載使用造成,通常此時AC調速馬達已經持續在高溫狀態中運轉。

日前有客戶因為馬達過負載使用,所以在運轉一段時間後調速器US-02內置保險絲重覆燒熔造成產線停機,因此客戶自行更換為更高安培數的保險絲繼續使用。由於客戶裝機的馬達無溫度跳脫開關,後續的結果是馬達、調速器均已損壞,必須更新。

建議:先量測無工件時ARK-02P1調速器的運轉安培數A1(電源輸入側)。再量測負載時輸入ARK-02P1調速器電源側安培數A2並比對馬達銘牌標示的安培數。

當A1與馬達的額定電流幾乎相同的情形時,必須先排除機構傳動可能的發生的問題(軸承損壞/減速機異常/異物卡住….)。

當A2大於馬達的額定電流的情形時,有可能是過負載使用,可考慮加大馬達容量或調整減速機比數。

保險絲熔斷等同切斷電源是為了防止US-02控制器&馬達故障損壞擴大的安全保護機制。應從合理使用的層面考量後續處理方向。

注意：必須由合格電氣相關人員操作,在完全確認人員安全情形下操作。

• 建議後續處理：可與設備廠商討論接下來的工作。

工程師小提醒:在現場時可以手機掃瞄Motor-eSHOP產品上的QR碼,可以節省您搜尋的時間。
